Küresel enerji manzarası temel bir dönüşümden geçiyor. birrtan elektrik tarifeleri, çatı üstü güneş enerjisinin hızla yaygınlaşması ve şebekeye bağımlılığın azaltılmasına yönelik acil ihtiyaç, hibrit invertör teknolojisini hem konut hem de ticari enerji sistemleri için niş bir çözümden ana akım bir gereksinime itti. Bu değişimin merkezinde, DC güneş enerjisini kullanılabilir AC elektriğe dönüştürmekten çok daha fazlasını yapan bir cihaz olan PV ve akü enerji depolama tabanlı hibrit invertör yer alıyor. Öz tüketimi en üst düzeye çıkarmak, maliyetleri en aza indirmek ve tedarik sürekliliğini sağlamak için birden fazla kaynaktaki güç akışını aktif olarak düzenler.
Hibrit İnverter Aslında Ne Yapar?
A hibrit invertör temelde çok yönlü bir güç yönetimi cihazıdır. Anında kullanım veya şebeke aktarımı için yalnızca solar DC çıkışını AC'ye dönüştüren standart bir dizi invertörün aksine, hibrit bir invertör, fotovoltaik panellerden, akü enerji depolama sisteminden (BESS), şebeke şebekesinden ve isteğe bağlı olarak bir yedek jeneratörden gelen gücü eş zamanlı olarak yönetir. Hangi kaynaktan çekim yapılacağına, pilin şarj edilip edilmeyeceğine ve fazla gücün ne zaman dışa aktarılacağına gerçek zamanlı olarak karar verir; bunların tümü yapılandırılabilir öncelik mantığına ve canlı tüketim verilerine dayalıdır.
Bu yetenek, hibrit invertörleri, kendi kendine üretilen ve kendi kendine depolanan enerjinin maliyetinin şebeke ithalat fiyatlarına eşit olduğu veya bu fiyatların altına düştüğü nokta olan enerji paritesine ulaşmada merkezi kılan şeydir. İyi yapılandırılmış bir hibrit invertör sistemi, yükleri akıllı bir şekilde değiştirerek ve en yüksek tarifeli şebeke ithalatlarını önleyerek, elektrik faturalarını önemli ölçüde azaltırken aynı zamanda kesintiler sırasında dayanıklı bir yedek olarak da hizmet verebilir.
Çekirdek Mimari: Güç Yolları Nasıl Yapılandırılıyor
Hibrit bir invertörün iç mimarisini anlamak, operatörlerin ve kurulumcuların daha iyi konfigürasyon ve boyutlandırma kararları almasına yardımcı olur. Bir PV ve akü depolama tabanlı hibrit invertör, tipik olarak birkaç temel işlevsel bloğu tek bir ünitede birleştirir:
- MPPT Solar Şarj Cihazı : Değişken ışınım ve sıcaklık koşulları altında enerjiyi elde etmek için PV dizisinin güç noktasını izler. Üst düzey modeller, farklı yönelimlere veya gölgeleme profillerine sahip dizileri yönetmek için iki veya daha fazla bağımsız MPPT izleyici içerir.
- Çift Yönlü Pil Dönüştürücü : Aküyü güneş enerjisi veya şebekeden şarj eder ve yükleri beslemek için deşarj eder. Hem şarj hem de deşarj yönündeki verimlilik, sistemin gidiş-dönüş kayıplarını doğrudan etkiler, bu nedenle yüksek döngülü uygulamalar için %97'nin üzerindeki invertör verimlilik değerleri tercih edilir.
- Izgara Arayüzü ve Adalanma Önleme : Kesintisiz içe/dışa aktarım için şebekeyle senkronizasyonu yönetir ve IEEE 1547 ve VDE-AR-N 4105 gibi standartların gerektirdiği şekilde, şebeke kesintileri sırasında geri beslemeyi önlemek için zorunlu adalanma önleme korumasını içerir.
- AC Bypass ve Transfer Anahtarı : Şebekeden bağımsız veya yedekleme modlarında invertör, yükleri şebekeden aküye/güneş enerjisi kaynağına, genellikle 10–20 milisaniye içinde, tıbbi cihazlar veya BT altyapısı gibi hassas ekipmanları destekleyecek kadar hızlı değiştirir.
- Jeneratör Giriş Portu : Birçok hibrit invertör platformu, dizel veya gaz jeneratörü için özel bir AC girişi içerir; bu, güneş enerjisi ve depolamanın her ikisi de yetersiz olduğunda sistemin aküleri şarj etmek veya yük beslemesini desteklemek için jeneratör gücünü kullanmasına olanak tanır.

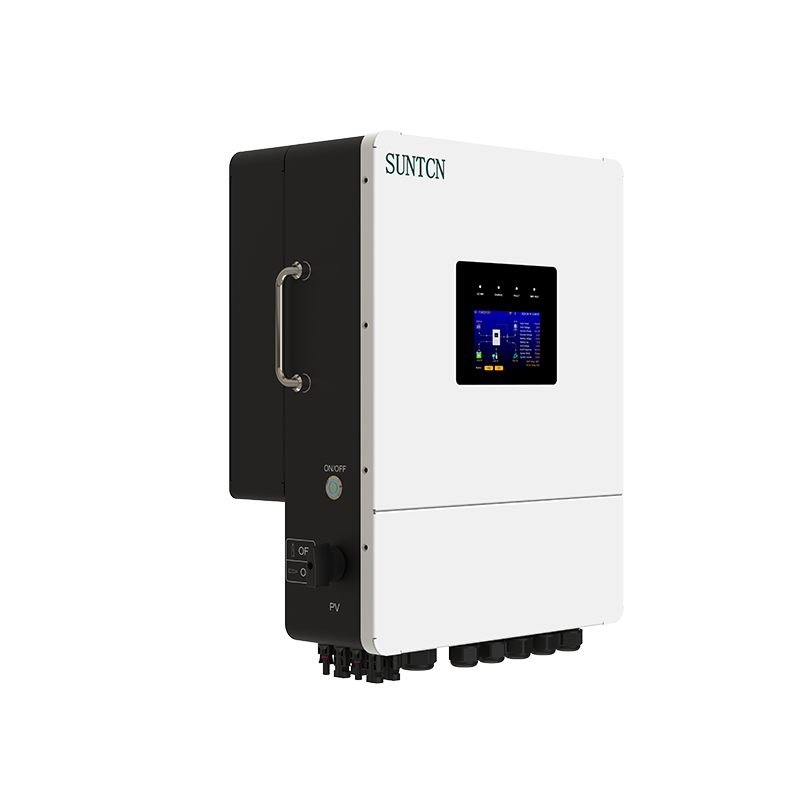

SUNTCN Hibrit İnverter, tüm bu yolları kompakt, yüksek verimli bir şasi içinde birleştirerek kurulumcuların PV'yi, aküleri, şebekeyi ve jeneratörleri harici bağlantı cihazları olmadan bağlamasına olanak tanır. Bu hepsi bir arada mimari, kurulum karmaşıklığını ve bileşen sayısını azaltır; bu, hem konut tadilatlarında hem de yeni ticari yapılarda önemli bir avantajdır.
Güç Akışı Yönetimi: Önceliklendirme Mantığının Açıklaması
Hibrit bir invertörün gerçek zekası, enerji yönetimi algoritmasında yatmaktadır. platformlar, gücün nasıl elde edildiğine, depolandığına ve ihraç edildiğine ilişkin tercih sırasını tanımlayan yapılandırılabilir çalışma modları sunar. Üç ortak mod şunlardır:
Güneş Önceliği Modu
Bu modda, mevcut tüm güneş enerjisi çıkışı bağlı yükleri beslemek için kullanılır. Yükler karşılandıktan sonra oluşan fazlalık aküyü şarj etmeye yönlendirilir. Pil yapılandırılmış şarj durumu (SoC) tavanına ulaştığında, fazla güneş enerjisi şebekeye aktarılıyor veya yerel düzenlemelere bağlı olarak kısıtlanıyor. Şebeke aktarımı yalnızca güneş enerjisi çıkışı ve akü deşarjının birlikte talebi karşılayamadığı durumlarda tetiklenir. Bu mod, ihracat fiyatlarının düşük olduğu tarife garantisi (FiT) ortamlarında öz tüketimin maksimuma çıkarılması için idealdir.
Pil Önceliği Modu
Burada sistem, şebekeden çekmeden önce yükleri karşılamak için aküyü boşaltmaya öncelik veriyor. Solar gün içinde pili şarj etmeye devam eder, ancak gönderme mantığı pil kullanımını en üst düzeye çıkaracak şekilde ayarlanmıştır. Bu mod, şebeke elektriğinin yoğun olmayan saatlerde önemli ölçüde daha ucuz olduğu kullanım zamanı (TOU) tarife yapılarına uygundur. Pil, gece boyunca ucuz bir şekilde şarj edilir ve en yüksek fiyat aralıklarında boşaltılır, böylece faturalarda önemli miktarda azalma sağlanır.
Izgara Önceliği Modu
Şebeke önceliği modunda, invertör öncelikle yükleri beslemek için şebekeden güç çeker ve yalnızca şebeke gücü mevcut olmadığında veya tarifeler belirlenen eşiği aştığında aküye veya güneş enerjisine geçiş yapar. Bu mod, güneş enerjisi ihracatının ekonomik olarak öz tüketimden daha avantajlı olduğu yüksek tarife garantisi oranlarına sahip pazarlarda veya pil ömrünün günlük döngüden daha öncelikli olduğu sistemlerde kullanılır.
Hibrit Sistemler için Pil Uyumluluğu ve Boyutlandırması
Akü kimyası ve kapasitesinin seçimi, hibrit invertör sisteminin genel performansı üzerinde doğrudan etkiye sahiptir. Lityum demir fosfat (LiFePO4), çevrim ömrü (tipik olarak 3.000–6.000 tam döngü), termal stabilite ve %90–95'e varan yüksek deşarj derinliği (DoD) toleransı nedeniyle konut ve hafif ticari uygulamalarda baskın kimya haline geldi.
Pil ünitesini boyutlandırırken dengelenecek temel değişkenler şunlardır:
- Günlük yük profili : Ortalama günlük enerji tüketimini (kWh) hesaplayın ve şebekeden dengelenmesi gereken yoğun talep dönemlerini belirleyin.
- Özerklik gereksinimi : Yedekleme açısından kritik uygulamalar için aküyü, güneş enerjisi girişi olmadan 8-12 saatlik temel yükleri besleyecek şekilde boyutlandırın.
- İnvertör sürekli deşarj oranı : Yüksek yük olayları sırasında darboğaz oluşmasını önlemek için akünün sürekli deşarj akımının (C oranı) invertörün AC çıkış gücüyle uyumlu olduğundan emin olun.
- Genişletilebilirlik : Paralel akü modülleri aracılığıyla akü kapasitesinin artırılmasını destekleyen, zamanla enerji ihtiyaçları arttıkça sistemin büyümesine olanak tanıyan bir hibrit invertör seçin.
| Pil Kimyası | Döngü Ömrü | Maksimum Savunma Bakanlığı | Tipik Kullanım Durumu |
|---|---|---|---|
| LiFePO4 | 3.000–6.000 | %90–95 | Konut, C&I, şebekeden bağımsız |
| NMC (Li-NMC) | 1.500–3.000 | %80–90 | Alanı kısıtlı kurulumlar |
| Kurşun-Asit (AGM) | 300–700 | %50 | Düşük maliyetli / eski güçlendirme |
Jeneratör Entegrasyonu: Hibrit Sistemin Dayanıklılığını Artırma
Sık şebeke kesintileri veya yüksek şebeke dışı özerklik gereksinimleri olan sahalar için, bir jeneratörün hibrit invertörle entegre edilmesi, sağlam bir çok kaynaklı yedekleme mimarisi oluşturur. Hibrit invertör, ana kontrolör görevi görerek, akü SoC'si tanımlanmış bir eşiğin altına düştüğünde jeneratörü otomatik olarak çalıştırır ve akü yeterince şarj edildiğinde (genellikle çevrim ömrünü korumak için %80'e kadar) kapatır.
Önemli bir yapılandırma parametresi jeneratör şarj akımı sınırı Bu, invertörün çıkışının ne kadarını akü şarjı için yük kaynağına karşı kullandığını kısıtlayarak jeneratörün aşırı yüklenmesini önler. Örneğin, %80 kapasitede (4 kW) çalışan 5 kVA'lık bir jeneratör, 2,5 kW'ı yüklere, 1,5 kW'ı ise akü şarjına ayırarak jeneratörün konforlu ve verimli bir yük faktöründe çalışmasını sağlayabilir. Doğru jeneratör boyutlandırması, hibrit invertörün aynı anda sunabileceği birleşik yük ve şarj talebini hesaba katmalıdır.
İzleme, Veri Kaydı ve Uzaktan Yönetim
Kapsamlı izlemeye sahip olmayan bir hibrit invertör kaçırılmış bir fırsattır. Güneş enerjisi verimi, pil şarj durumu, yük tüketimi, şebeke içe/dışa aktarımı ve sistem verimliliğine ilişkin gerçek zamanlı ve geçmiş veriler, sistem performansının tasarım hedeflerine göre doğrulanması ve proaktif arıza tespiti için gereklidir.
SUNTCN ürün yelpazesindekiler de dahil olmak üzere önde gelen hibrit invertör platformları, Wi-Fi veya RS485 Modbus iletişimi yoluyla yerel bir veri kaydediciye bulut bağlantılı izleme sağlar ve verilere bir web portalı veya mobil uygulama aracılığıyla erişilebilir. Günlük olarak izlenecek temel ölçümler şunları içerir:
- Öz tüketim oranı : Doğrudan yerinde tüketilen güneş enerjisi üretiminin yüzdesi (hedef: iyi optimize edilmiş konut sistemlerinde %70'in üzerinde).
- Kendi kendine yeterlilik oranı : Şebeke ithalatı olmadan güneş enerjisi ve akü tarafından karşılanan toplam yük talebinin yüzdesi (hedef: yeterli akü boyutuna sahip orta enlem iklimlerinde %60–80).
- Pil döngüsü sayısı ve SoH : Sağlık durumu takibi, kapasite düşüşü hizmeti etkileyecek hale gelmeden önce proaktif pil değiştirme planlamasına olanak tanır.
- İnvertör verimlilik eğrisi : Bir donanım sorununa işaret edebilecek anormallikleri tanımlamak için gerçek çıktı verimliliğini nominal CEC veya AB verimliliğine karşı çapraz referanslayın.
Ölçeklenebilir Hibrit Platformla Geleceğin Enerji Taleplerini Karşılamak
Bugün bir hibrit invertörün konuşlandırılmasına yönelik ikna edici argümanlardan biri geleceğe hazır olmaktır. EV şarjı, gazlı ısıtmanın yerini ısı pompalarının alması ve endüstriyel süreçlerin elektrifikasyonu nedeniyle konut ve ticari alanlardaki enerji talebi artıyor. Genişletilebilir akü depolamaya, çoklu MPPT PV girişine ve jeneratör uyumluluğuna sahip hibrit bir invertör sistemi, altyapının toptan değiştirilmesine gerek kalmadan bu yeni yükleri aşamalı olarak karşılayabilir.
Şebeke operatörleri aynı zamanda esnek yük yönetimini ödüllendiren talep yanıtı ve sanal enerji santrali (VPP) programlarını da giderek daha fazla sunuyor. Açık API veya sertifikalı VPP entegrasyon özelliğine sahip hibrit invertör platformları, saha sahiplerinin bu programlara katılmasına olanak tanıyarak, şebeke stabilitesi hizmetleri sağlarken depolanan enerjiden gelir elde etmelerini sağlar. Garantili tarife politikaları küresel olarak geliştikçe, pasif bir ihracatçıdan aktif bir şebeke katılımcısına geçiş yeteneği, günümüzde kullanılan sistemler için önemli bir farklılaştırıcı olacaktır.
İyi tasarlanmış bir PV dizisi, uygun boyutta bir akü bankası ve akıllı bir hibrit invertörün birleşimi, son kullanıcıların çoğunluğu için enerji bağımsızlığına giden pratik ve ekonomik açıdan uygun yolu temsil eder. Kanıtlanmış çoklu kaynak yönetimine, yüksek gidiş-dönüş verimliliğine ve güçlü uzaktan izleme yeteneklerine sahip bir platformun seçilmesi, sistemin ilk geri ödeme süresinin çok ötesinde değer sunmaya devam etmesini sağlar.
